机箱与主板接线图解教程，一看就会，一用就废~

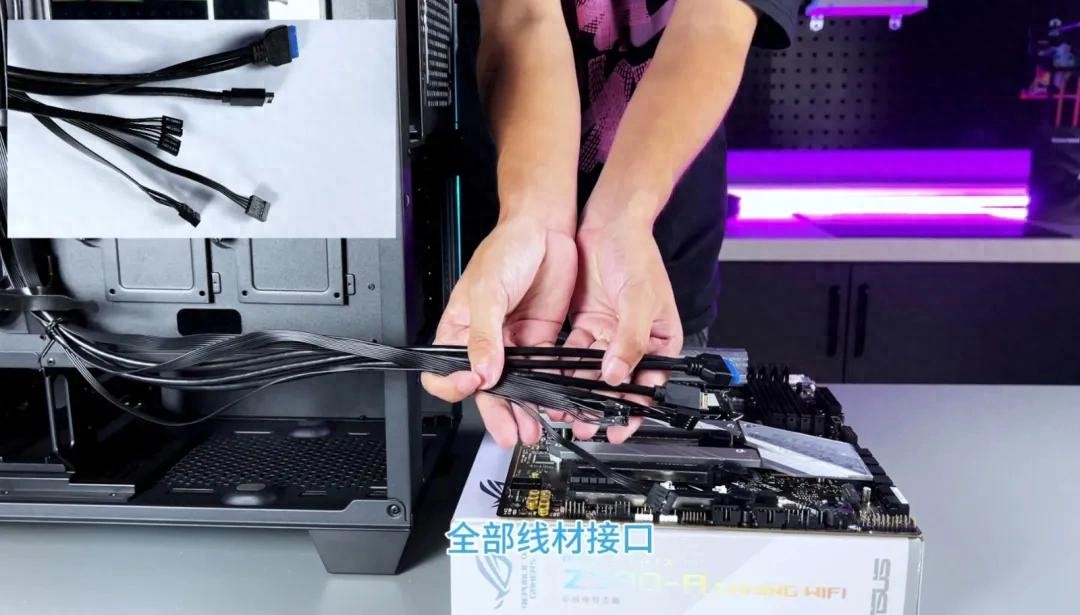

装机时我们发现机箱上有多条各种各样的线，它们具体接在主板哪个位置，很多小伙伴一头雾水，没整明白接错还有可能导致开不了机。今天我们就带大家一起理清这几条线，看看具体接在主板哪个位置吧~

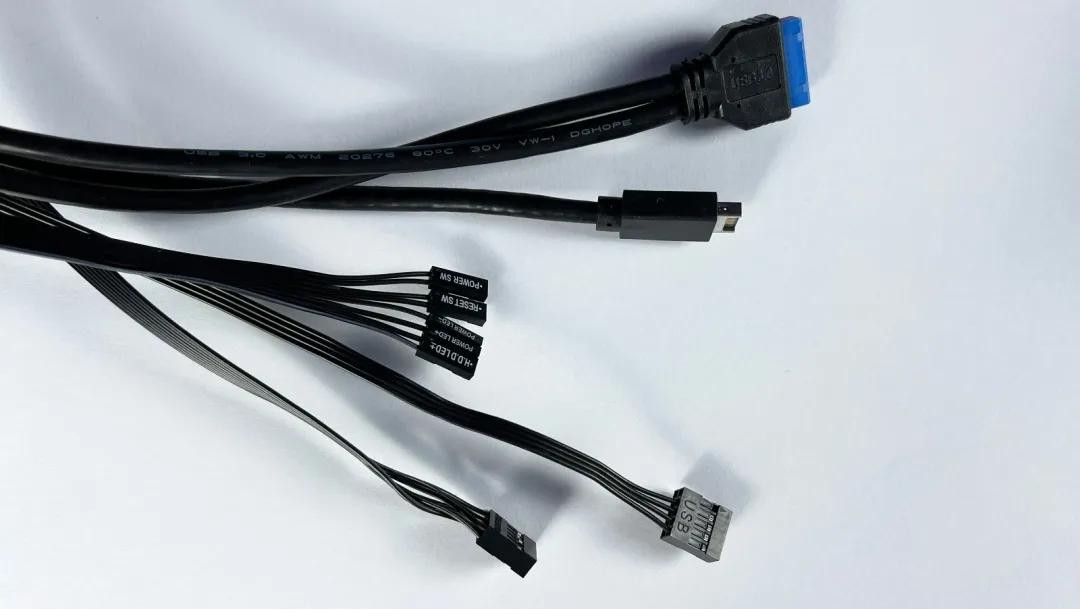

机箱连接主板的跳线一般主要有USB 2.0、USB 3.0、Type-C、前置音频接口（HD_AUDIO）以及POWER SW、RESET SW、POWER LED、HDD LED四个主板跳线，部分机箱还有LED开关，这些跳线分别的含义如下。

POWER SW：机箱开关机按键；注：主板上对应位置的插针附近的英文缩写一般为PWR、Power SW、PWR SW、PW、PW SW等。

RESET SW：机箱重启按键；注：主板上对应位置的插针附近的英文缩写一般为RESET、RST、RS或RE等。

POWER LED：电源指示灯；注：主板上对应位置的插针附近的英文缩写一般为PW LED、POWER LED、PWR LED或PLED＋和PLED-等。

HDD LED：硬盘指示灯；

USB 2.0：机箱前面的USB 2.0接口；

USB 3.0：机箱前面的USB 3.0接口；

Type-C：又称USB-C，机箱前面的Type-C接口；

HD_AUDIO：机箱前面的音频接口；

现在重点来了，我们看到主板上各种各样的针脚，他们分别接在对应主板的哪个位置呢？

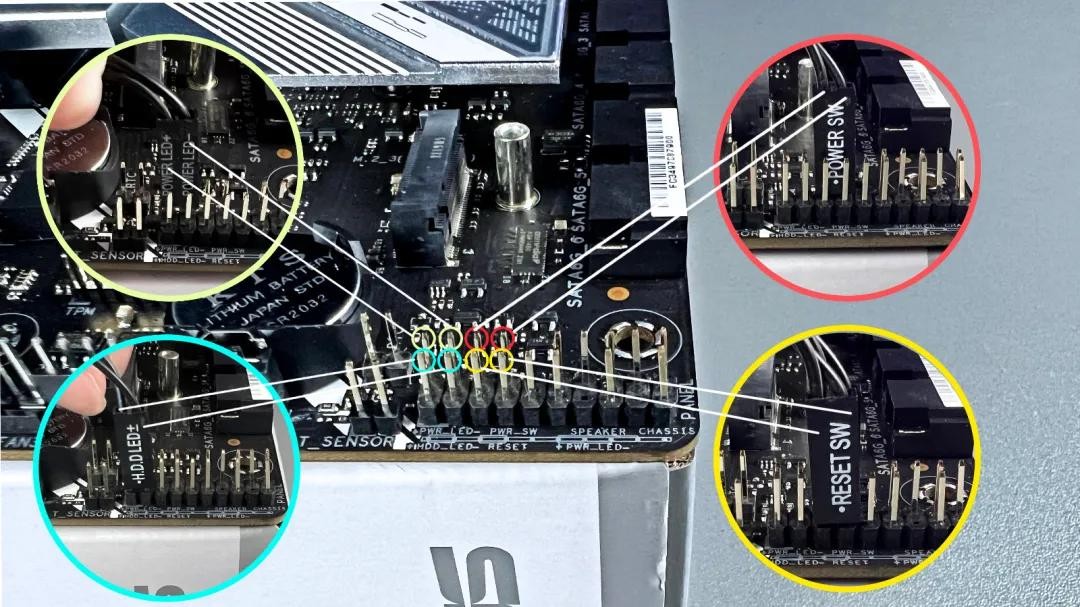

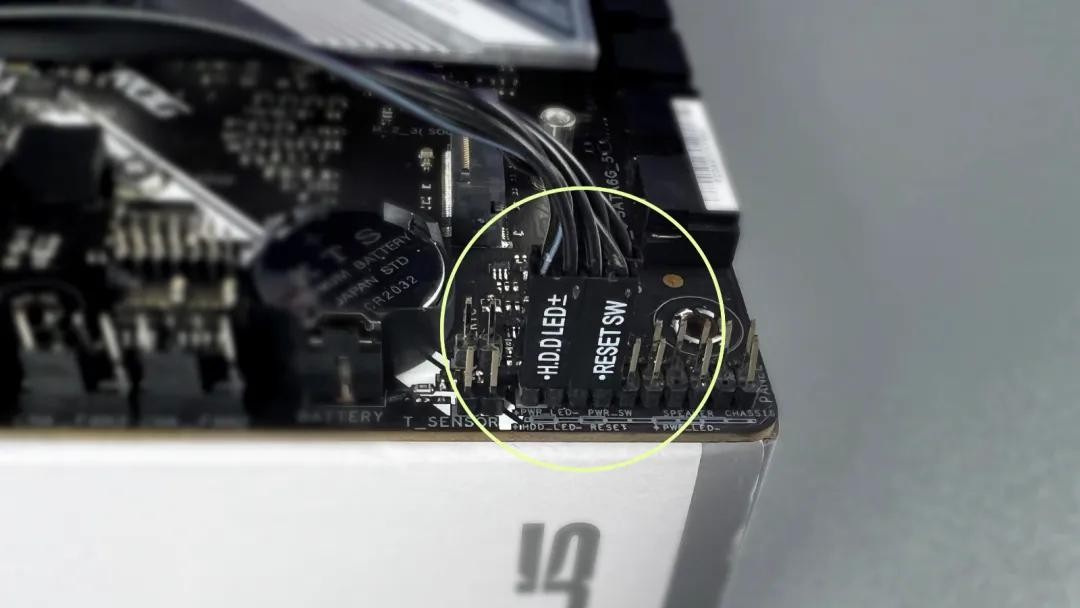

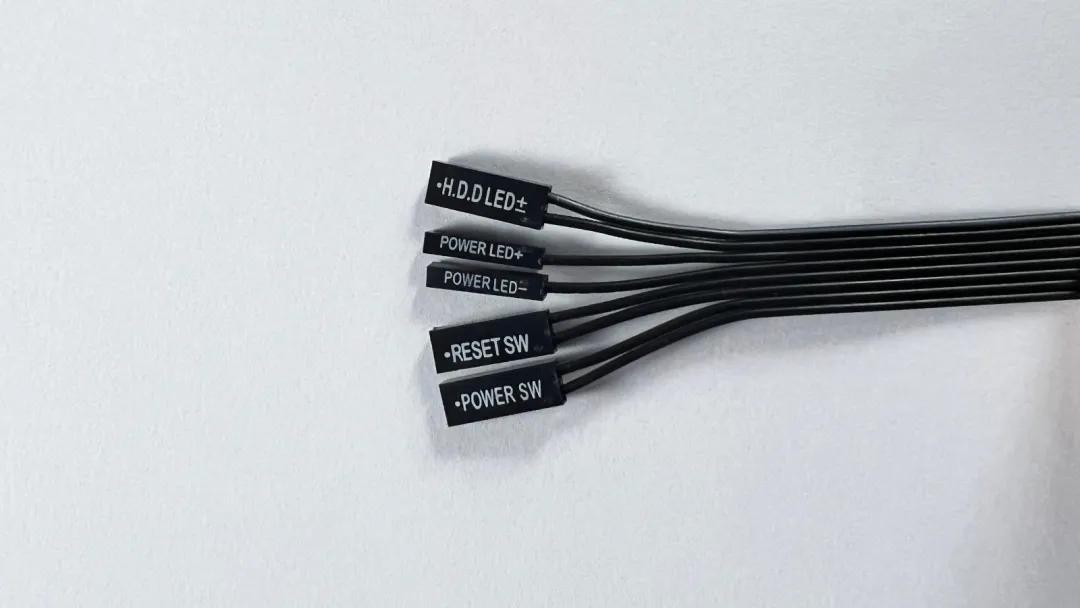

我们先看四个跳线，POWER LED和HDD LED是有正负之分，POWER SW和SWRESET SW是没有正负之分。图中为华硕Z590主板的位置，大部分主板都大同小异，接线时可参考下图，主板针脚旁边也会印有对应位置的相关标识。

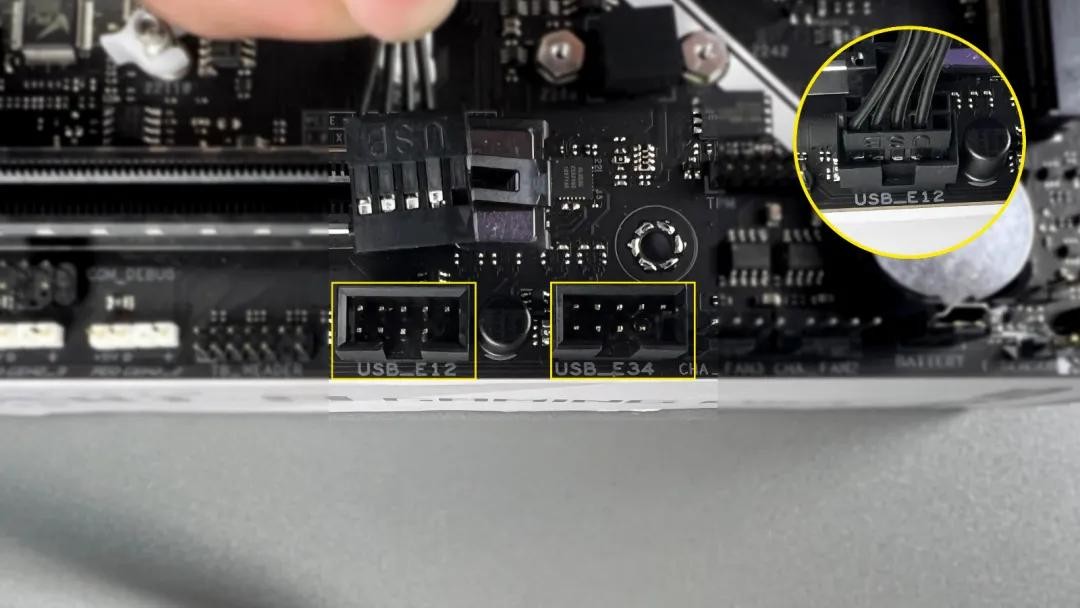

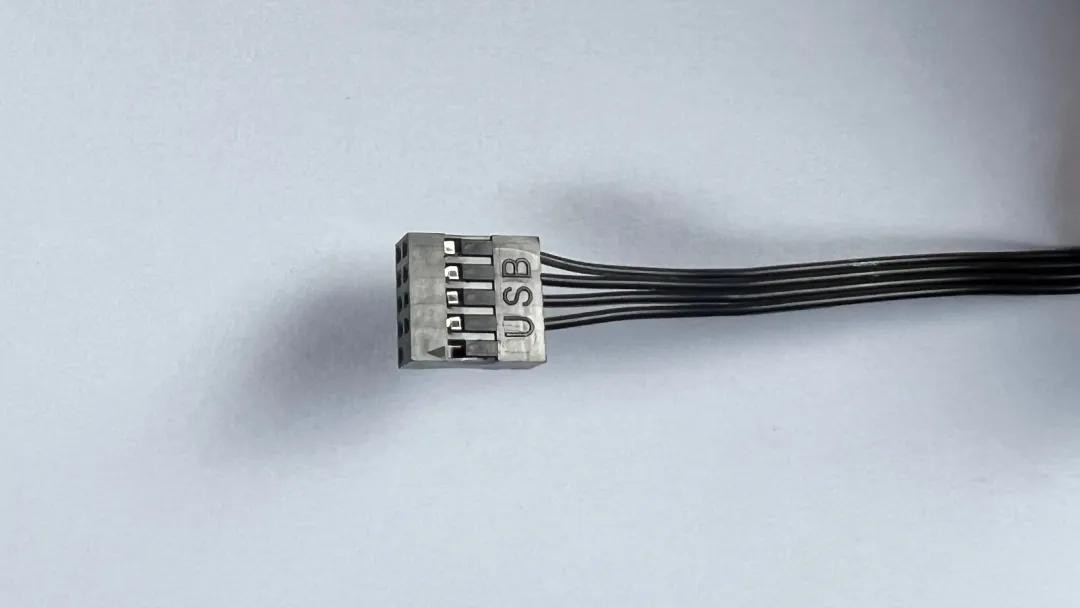

USB 2.0线的接头印有USB字样，对应在主板的USB针脚上，有正反之分做了防呆设计，在前排针脚右一为空针对应插头为实心的。

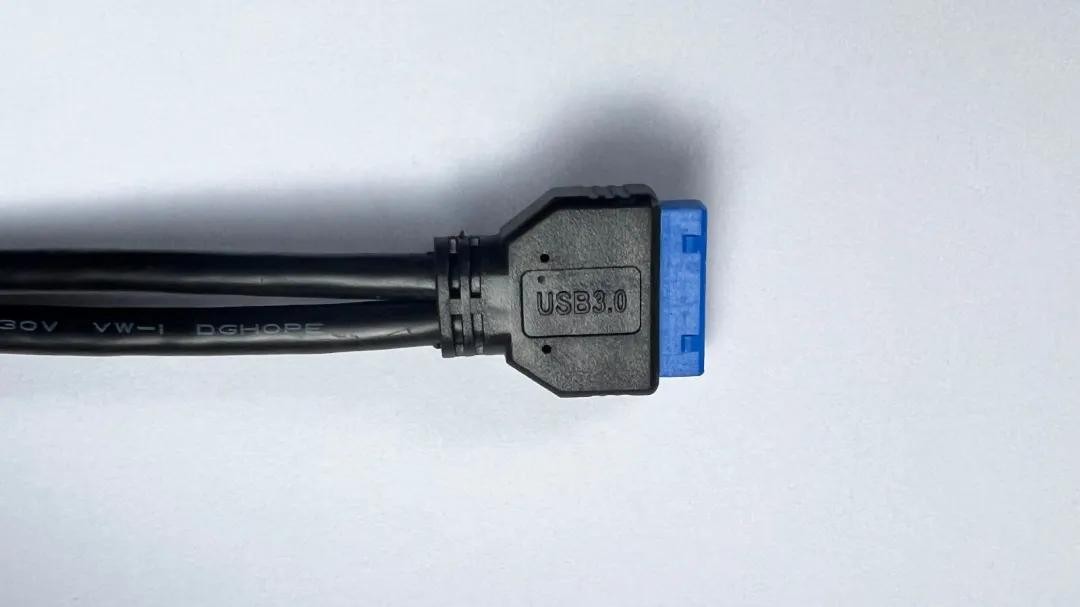

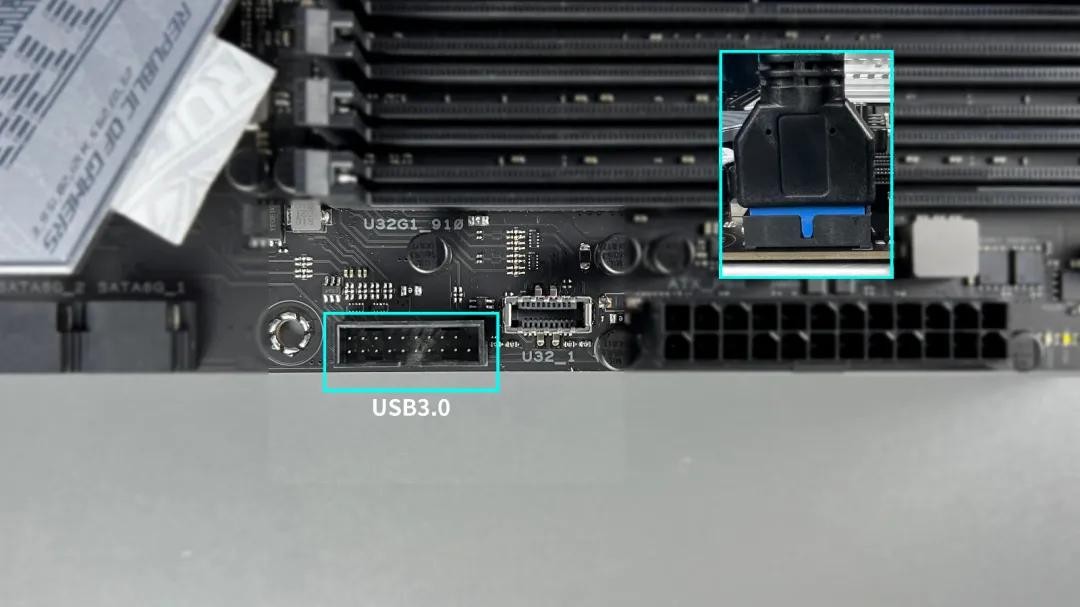

USB 3.0辨识度很高，蓝色插头，有两处防呆设计，一是：后排最右针脚为空针，二是插头一侧有凸起，对应主板接口上的凹槽。

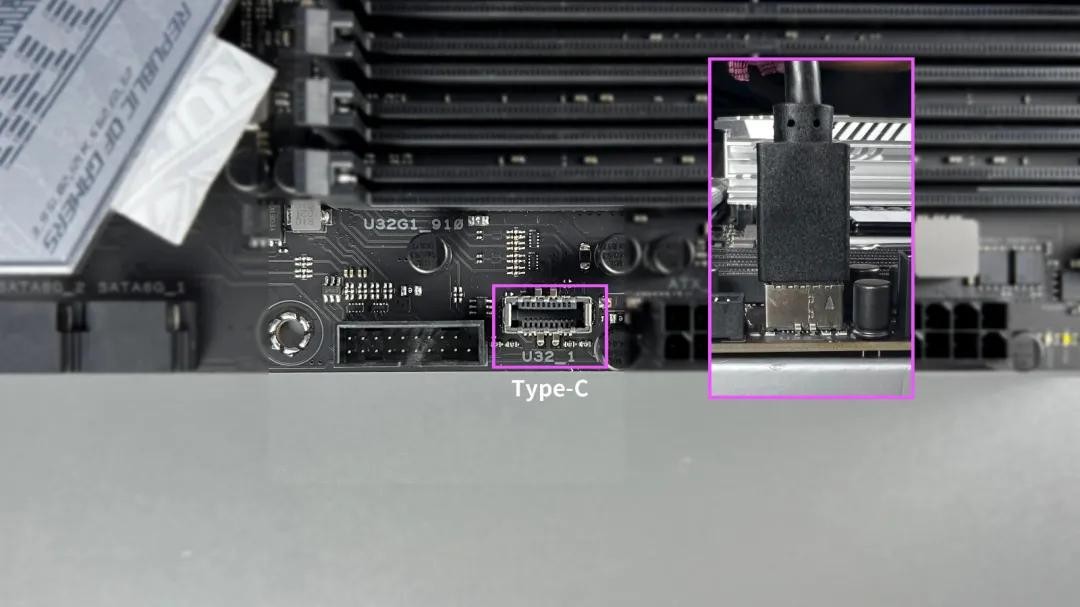

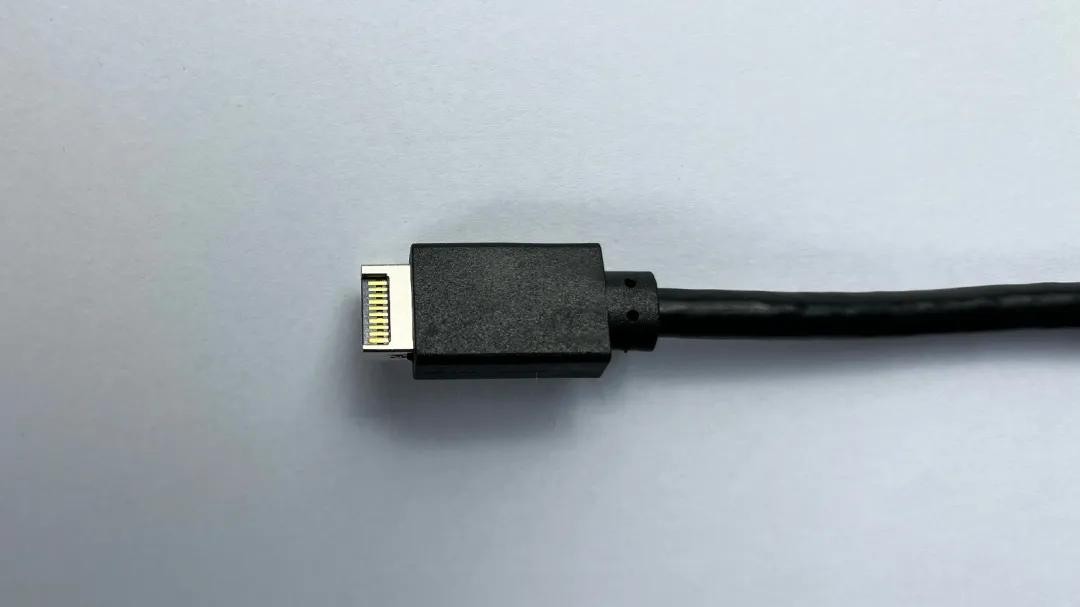

Type-C接口有时又叫USB-C，主板上接口有U32或USB等标识，这个接口有正反之分，安装时需要注意。

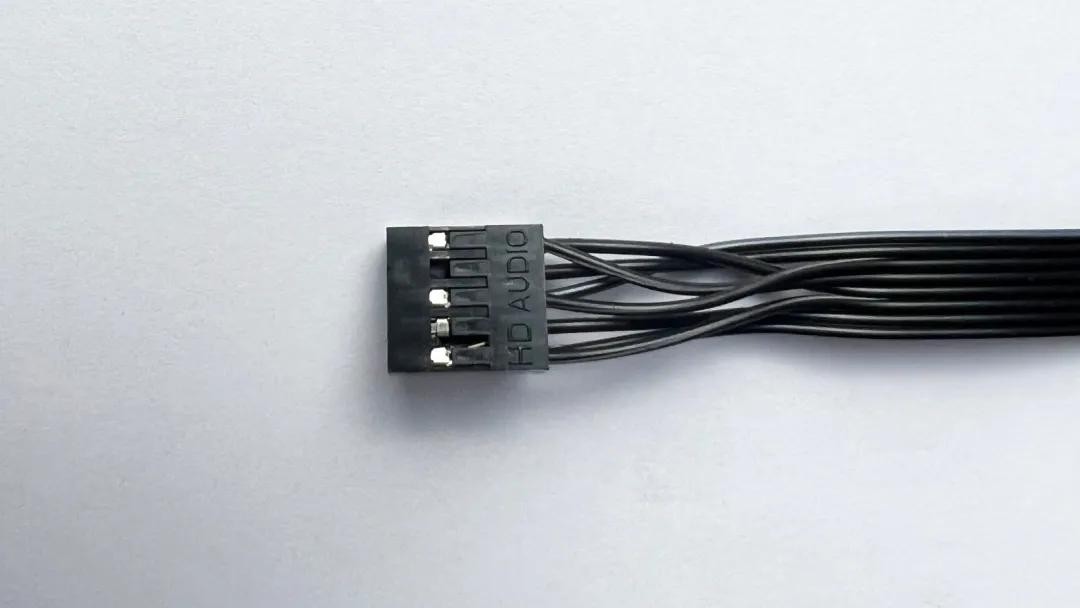

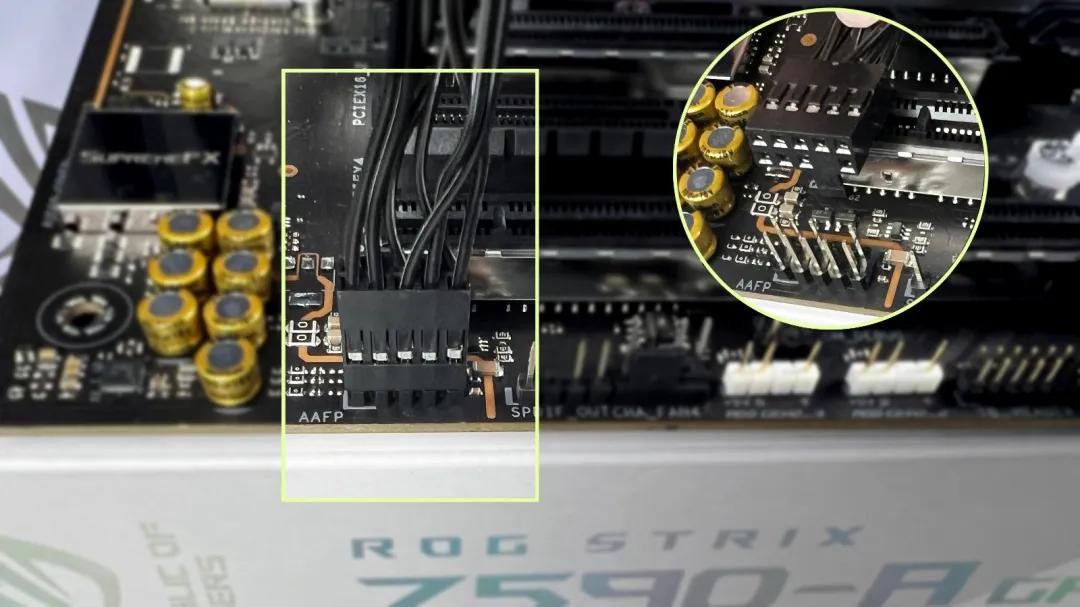

HD_AUDIO音频，在接口端同样有HD_AUDIO字样，有防呆设计，后排的右二针脚为空针，对应插口孔位为实心。

安装接线时一定要掌握技巧和和区分正反，不能大力出奇迹，不然容易损坏和压弯针脚。
