大家晚上好，我是东南大学电子科学与工程学院副研究员司鑫，非常高兴能够借助智东西公开课平台跟大家做这次分享，也非常感谢后摩智能的邀请。我分享的主题是《基于静态随机存储器（SRAM）的存算电路设计》，主要分为以下4个部分：

1、人工智能芯片的背景和挑战

2、存算一体和存内计算

3、基于存算一体的AI芯片的发展和趋势

4、总结

一、人工智能芯片的背景和挑战

提到存算一体芯片的发展，不得不提背后强有力的驱动因素：AI应用场景。通常来说AI的应用场景可以分为云、边、端三类。

对于云侧AI应用场景来说，需要在云端服务器端进行大规模的数据分析，或者是网络模型的调度与迭代；云侧AI应用对芯片的要求着重体现在低功耗、高性能两个方面。与之相对应的是在一些端侧或边缘侧的场景，它们对于算力的要求不会呈现数量齐备的爆炸性增长，但从近几年的发展趋势来看，整体也呈现出非常强有力的大算力需求。但相对来看，端侧和边缘侧更多的关注AI芯片在能效方面的提升，尤其是在无人机或一些智能终端、机器人等相关场景中。

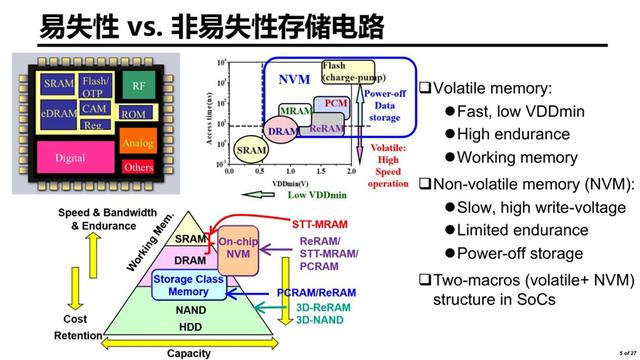

这张图展示了硬件上的存储架构设计，上图左下角是非常经典的金字塔架构图，根据性能、易失性和非易失性可以将存储器分为两个主要类别，一类是易失性存储器，以SRAM和DRAM为代表，它的操作速度快，相对的工作电压可以做到比较低的水平。好处是endurance比较高，但它具有易失性，即当电源供电断开之后，数据就会消失。

与之相对应的是非易失性存储器（Non-Volatile memory），像NAND、Flash，或者一些新型的非易失性存储器，比如RRAM、MRAM、PCM（Phase Change memory），这部分目前也是学术界研究的热点方向。它的最大优势体现在存储密度上，相比SRAM可以实现数量级别的存储密度提升。但它存在的问题是存在有限的endurance，同时需要额外一些高压的program电路的支持。

目前很多的消费类相关的SOC芯片中，大家会发现不同类别的memory，都会在整个系统当中应用到。

那么AI芯片在设计过程中可能遇到的挑战有哪些呢？

第一个挑战是功耗墙问题。比如在云端做大规模的数据读取和调度，针对这部分的功耗开销，我们做了Power分析，发现接近50%的功耗是消耗在散热的过程中，这是因为芯片要维持足够的性能，是不能够让它的热量无限增长的，需要控制芯片工作在一定的温度范围内，这部分对散热的要求相对来说更加明显。

而对于边缘侧的场景，我们比较关注两个趋势：一是电池容量的发展比例，基本上每年以7%的发展速度进行稳步的提升，但是对于AI所驱动的这部分AI任务的能量消耗来看，可以发现整个需求的增长量是巨大的，接近于60%的比例；另一个趋势从上图右边可以看出，随着年限的推进，中间的Gap也越来越大，这也意味着需要对硬件做更多能效级别的优化措施。

第二个挑战是算法需求与芯片性能不匹配。举一个比较经典的例子，从2012年到2015年短短三年间，AI算法不管是从模型的深度还是所需要执行的计算量上，都呈现出数十倍甚至百倍、千倍的增加。今年是2022年，这部分的增长比例则是更加庞大的数字。对于硬件来说，如果不对其算力密度进行优化，它的整个执行效率或性能将会卡在芯片的AI加速部分的计算单元设计上，所以也需要针对特定的AI任务部分做Hardware或Chip的支持。

第三个挑战是存储器访写功耗过大。我们可以从两方面看待这个问题：第一个是网络模型的发展趋势。网络规模基本上都是以数量级别的增长趋势在发展。但是相对以DDR接口的带宽或者能效来看，可以看到从2015年之后，整体发展速度呈现逐步放缓的阶段，原因也与大家所熟知的摩尔定律放缓有关，所以这部分也需要跟Memory的性能做独特的要求或优化。

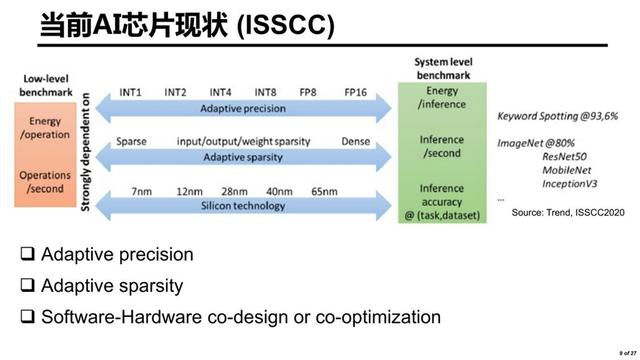

接下来，我们从近几年ISSCC最新成果来看下当前AI芯片的发展现状。通常分成两大类评判指标，首先是从单独的、芯片级的性能benchmark，也称作Low level benchmark。例如单次operation所需要消耗的能量，以及单位时间内所能够执行的operation数量，它分别对应能效和算力两个大家所熟知的指标。

而对于System level benchmark来说，更看重的是在实际处理AI任务过程中的表现是怎样的。以AI推理应用为例，主要体现在单次influence所消耗的energy是多少，或者是单位时间内能够执行多少次的influence，比如帧率、跑分等是怎么界定的；还有一部分是针对不同的AI任务，或者数据集，整个硬件实际能够达到的效果，像inference accuracy是怎样的。

从架构来看，主要体现在三个大的发展方向。第一类是对于不同精度的支持，比如小到bit，大到各种浮点类型数据的支持，或者是相应的一些Vector扩展。还有一类是结合网络的稀疏性，也是在硬件性能提升方面研究比较多的。从原理性上有数倍甚至2~3倍以上的提升，如input、output、weight sparsity。最后一类是工艺的演进，比如3nm、5nm，还有一些3D技术，像TSV或是Hybrid Bonding等方式，来进一步提升整个AI芯片的性能。

总而言之，整个AI芯片的发展，涉及到各种不同的Software和Hardware之间的协同设计，或共同优化。

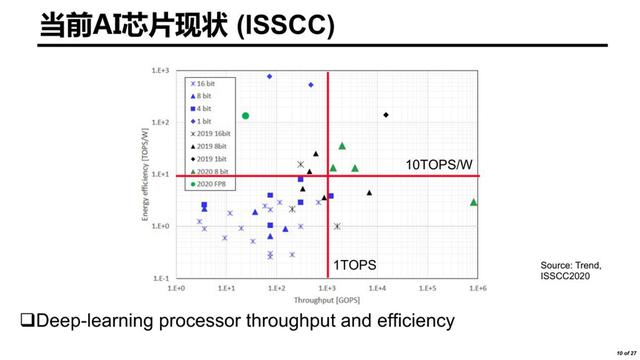

接下来用一些具体的指标数据来做一些分析。如上图所示，近几年不管是产品级的工作，或者是学术级的benchmark工作，可以看到目前绝大部分产品级的工作，它的能效都处于在个位数TOPS/W的量级，甚至是在GOPS/W的量级。

算力大小跟具体的应用场景关系比较大。比如对一些小场景，可能1TOPS就足够了，但是对于智能驾驶的场景，可能需要几百TOPS，甚至像特斯拉所标榜的1000TOPS单芯片的目标。再看下上图中上面几个处于比较特立独行的点，它们主要体现在对于精度的极致优化，或者是采用了一些新型的架构设计，包括后面会提到的存算一体架构。

二、存算一体和存内计算

在了解存算一体架构和存内计算电路的设计之前，先熟悉下传统冯诺依曼架构的局限性。

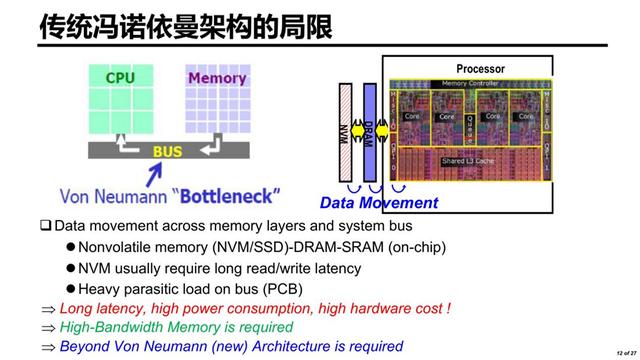

如上图所示，在传统冯诺依曼架构中，大存储单元与CPU运算单元之间是相互独立的，它们之间的交互，必须要用一些有限的BUS带宽。而对于大规模的比如AI或者是数据的一些计算处理任务来说，其实体现在硬件上，就是更长的Latency，更高的传输功耗损失，以及更高的硬件成本。

目前主流的解决的方式分为两大类，目前业界使用比较多的是High-Bandwidth Memory的开发。尤其是近一两年，更多的是一些不同于或者是超越冯诺依曼架构的新型架构的研究。

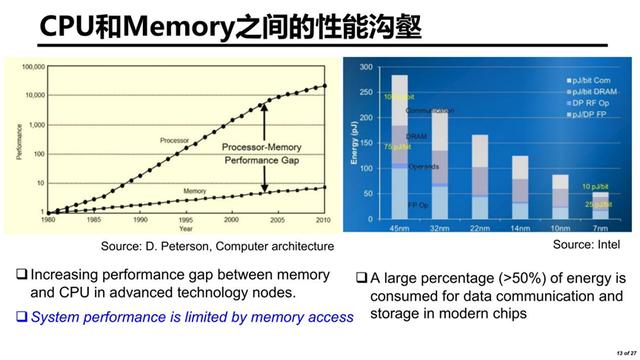

前面有提到过电池容量跟AI任务之间的发展Gap，而对于实际的硬件核心，也存在Processor性能跟Memory性能之间的Gap。原因是Memory在电路设计过程中，通常要考虑到它的良率、margin以及各种不同OCV情况下的仿真设计等，所以它的性能提升不会像基于CMOS逻辑的Processor演进速度那么快，而且这部分的Gap随着摩尔定律的发展，也在逐渐增大，这会导致什么问题呢？

在整个系统当中，我们会发现绝大部分的性能瓶颈是被卡在Memory的缓存开销中。进一部分细化到各种不同工艺节点下，会发现访存的能量开销已经超过了计算能量的开销。

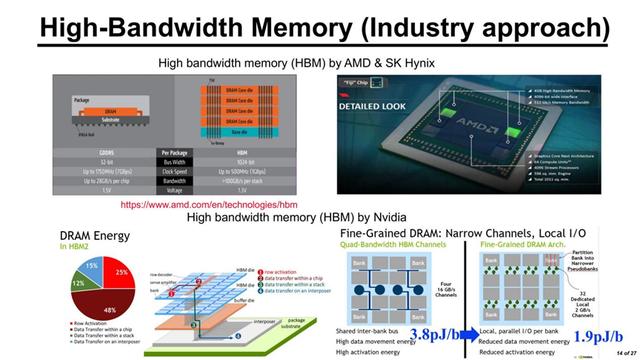

上图列举了两个目前在产业界已经得到大规模应用的High-Bandwidth Memory设计方式，比如AMD或SK Hynix，采用的TSV 3D堆叠方式，可以提供更大的空间效率、更高的互连密度以及更高的传输的带宽。还有一类是从整个Memory的读写框架布局上缩短读写路径，从而节省整个访存上的功耗开销。

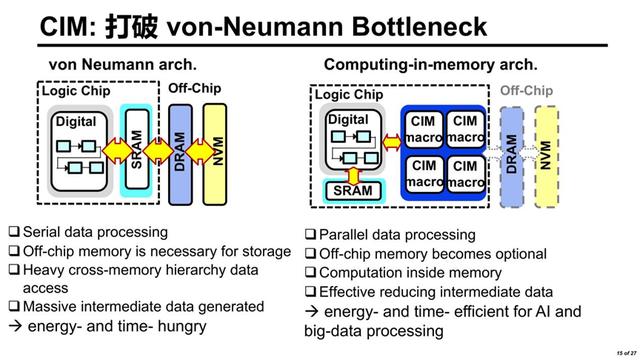

另外一类是存内计算设计，即存算一体架构，这部分的核心优势是扩展了Memory的功能。Memory原本是不具备任何数据处理能力的，导致做任何的事情，都需要先送给另外的处理器，处理完之后再进行处理，这之间的交互成本是非常大的。那如果自己能够做一些任务，就可以节省其他处理器的负担，整个系统也会更加和谐。所以对CIM来说，它需要执行并行的数据运算，从而节省访存开销。所以对于AI或大数据任务，它在能耗和算力密度上有更好的提升效果。

对于典型的CIM宏单元，它的核心操作就是计算，即Memory为什么能做计算，如何做计算？以我们早期的一些工作为例，主要是将数据映射到不同的行或WLs，亦或是定制的Memory cells input端口上，来进行多值的input输入。输入进来的这部分数据，可以跟cell里面的数据进行乘法，或者是布尔逻辑的运算，运算完之后通过每一列之间的bitwise的操作得到中间的一些partial sum的结果。如果是以analog形式来展现，在周边还需要相应的模数转换电路。另外还有一些可以采用数字的方式直接做相应的一些累加，有各种不同的实现路径。

上图列举了典型CIM宏单元的设计模块和整个框架。它核心的问题主要体现在三个部分：

第一点是要支持两种模式，即存储功能，要支持常规的单行数据刷新或者是读写保持，另外就是需要额外扩充它的CIM功能；

第二点主要体现在如何高效使用它的层面，如何将一些实际网络数据，像input、weight或logic values数据Mapping到阵列数据当中，这部分也涉及到各种不同的CIM结构设计；

最后一部分也是大家关注比较多的，即在实际电路实现过程当中，如何去高效的进行电路设计，这里会涉及到Analogue或者是一些混合信号的电路，还有一些高效的、定制数字单元的设计。因为Memory，尤其是存算，需要结合整个I/O，包括工艺部分的局限性，需要有非常严格的要求，尤其是在energy和area overhead上。

接下来是我们课题组早期的工作研究，梳理出来的一些挑战。早期主要体现在单bit或者是比较low precision部分的存储单元设计，它主要存在以下三个大的挑战：

第一个是inference速度会受到量化精度的影响。量化精度越高，对于inference准确度越友好，但是对于实际硬件的操作速度是不太友好的，这也是电路当中通常会讲到的词叫trade off。我们会涉及到output resolution跟 inference speed之间的trade off。

第二个是对于常规的6T based CIM单元来说，这里面的核心问题是当baseline在sum过程当中，如果电压过低，可能会导致原本存取唯一的cell发生误翻，发生误翻的话，整个cell就没有存储功能了，这是无法接受的，这也意味着从整个的设计上来看，必须要保证这部分baseline要高于read margin。这些部分也限制了在执行计算任务当中，各种不同MAC值之间的sensing circuit margin。

第三个是受到PVT Variation的影响，包括一些非线性的问题，甚至是各种不同的pattern，得到的结果可能是一样的，但是对硬件来说，其表现形式可能是不一样的，这部分也需要很多的解决思路。

针对以上三个挑战，接下来介绍下我们早期的一些工作研究。

第一个是针对全连接的网络，开展65nm 4Kb Split-6T SRAM CIM macro的设计，这也是最早一批发表在ISSCC上的工作。它的核心是把6T分成左右两个path的方式来节省计算功耗，同时针对VSA在不同的共模电压下，达到很好的offset降低的效果。我们也提出来新的VSA，最后实现了55.8TOPS/W能耗效率，这是第一个早期的对于binary CIM的探索工作。

第二个工作也是全球第一批在ISSCC上发表多值的multibit运算工作，叫做Twin-8T SRAM CIM的设计。它解决的核心问题是如何实现从单bit到多bit转化过程中的高效Mapping的问题，尤其是对于有符号数的乘加操作，我们采用了2补数的Mapping方式，再结合所定制的Twin-8T cell，可以在存内实现高效的多bit运算，同时不会造成很大面积的开销。

最近几年大家比较关注的点是High Precision CIM设计。它的Challenge比Low Precision CIM相对处于更加进阶的版本，这里也列举了三个比较核心的挑战。

第一个是要支持更高precision，对于整个senseing margin来说，呈现指数级的减少，对电路来说会更复杂。

第二个是在有着不同的area、cell variation和accuracy之间的trade off。第三部分是在执行high precision计算任务过程中，电路实现的成本，包括面积和功耗的代价，也呈现了整体的增长趋势。

为了解决这部分挑战，我们采用了局部计算单元的方式，将原本所有多值都在Analog domain中去计算，这样对于ADC的要求，或者是低bit量化电路的要求非常高。如果将它拆开，可以利用数字电路在执行时的移位以及加法部分的高效特点，同时使得这部分也具有了高精度的扩展性的特色。

我们提出Weight-bitwise MAC的操作，大家有可能会疑问Readout部分的电路，它还是在模拟域实现，如果有计算误差，是否会被数字电路所放大？这部分也有很多相关的校正电路和逻辑在里面。

三、基于存算一体的AI芯片的发展和趋势

最后针对存算一体的AI芯片做总结和发展的预测。我们统计了近几年ISSCC相关的工作，可以看到整个存算，尤其是SRAM，不管是macro level还是processor level的工作都越来越多，所支持的计算类型也越来越复杂，跟产业化的结合也越来越近。

以品质因素的发展来作为驱动，相关的参考文献都有列出，从近几年比较有代表性的工作，可以看到在支持的运算精度上，从早期的logic到BNN再到Multibit MAC；运算类型也有各种各样的类别，包括数字、模拟，模拟又可以细分为电流电荷或时域频域等等。

总的来看，SRAM存算的最大好处是工业成熟度，毫无疑问是最成熟的，它跟CMOS工艺完全匹配，同时操作速度更快，使得它更适合用于高性能、高精度以及中大算力需求的场景当中，包括智能驾驶、等一些场景。当然它也有一些劣势，包括存储密度低、设计复杂度相对较高等。

四、总结

最后，做下简单的总结。我觉得目前整个AI芯片的发展趋势大部分停留在GPU、ASIC、NPU的发展阶段，还是以冯诺依曼架构为主。但是最近这一两年有非常多的新型的架构，不管是近存，还是存内的存算一体架构的设计和研究，这部分的开发难度是要更高的，也会涉及到不同学科之间的交叉，包括算法、体系架构、编译器以及底层电路和器件的优化、协同合作。整体来看，需要产业界和学术界共同进步，来促进存算一体能够早日实现在各种实际任务上的性能优势。以上是我今天的讲解，谢谢大家。

,
