电表接线图，很基础、很直观的图文

几种常用电表接线，初学电工看了应该都会接。自己动手时一定要在确保安全的情况下进行，建议有专人监护。

电能表接线大致分三类：

单相电能表接线，三相三线电能表接线，三相四线电能表接线。以这三类接线方式为基础，又分为通过互感器接线和直接接入计量回路两种。以上接线方式仅指对电能计度（计费）测量的接线，即通常讲的强电接线或交流接线（附图）

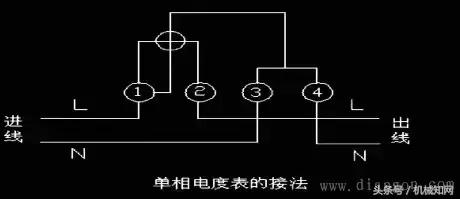

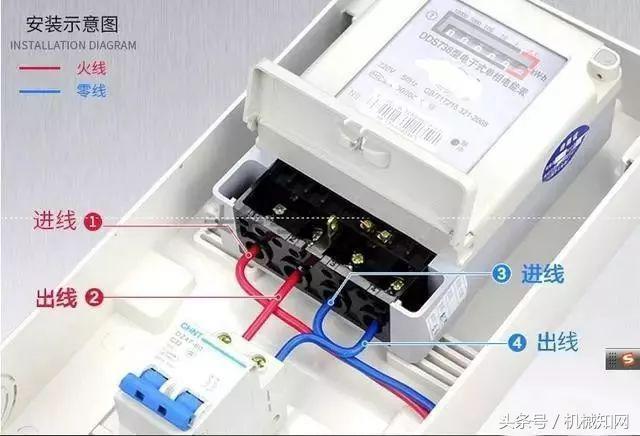

单相电能表接线图1：【以10（40）A直接接入式电能表为例】

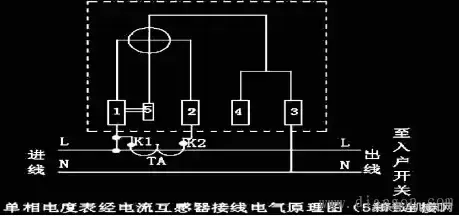

单相电能表接线图2：【以互感器接入式电能表为例】

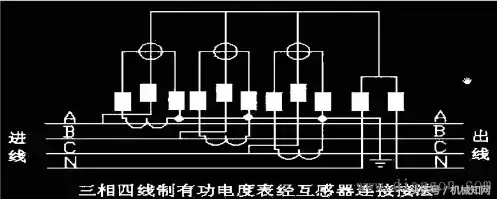

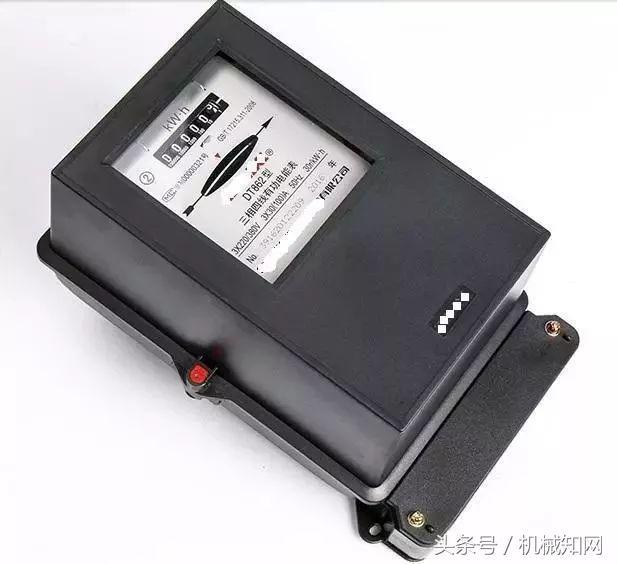

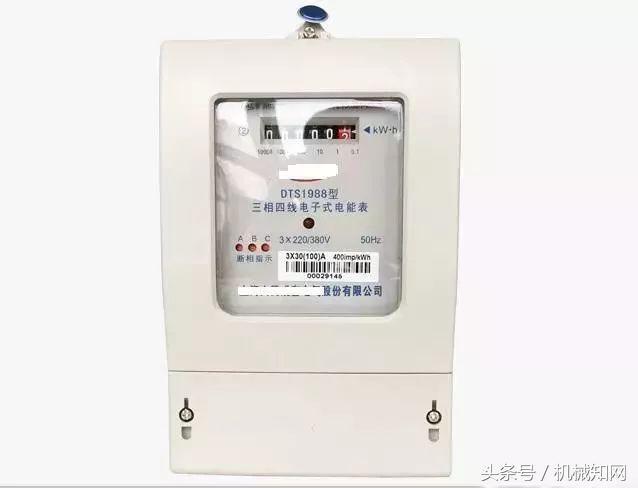

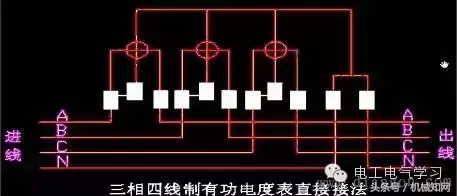

三相电能表接线图1： 【以30（100）A直接接入式三相四线有功电能表为例】

三相电能表接线图2： 【以1.5（3）A互感器接入式三相四线有功电能表为例】

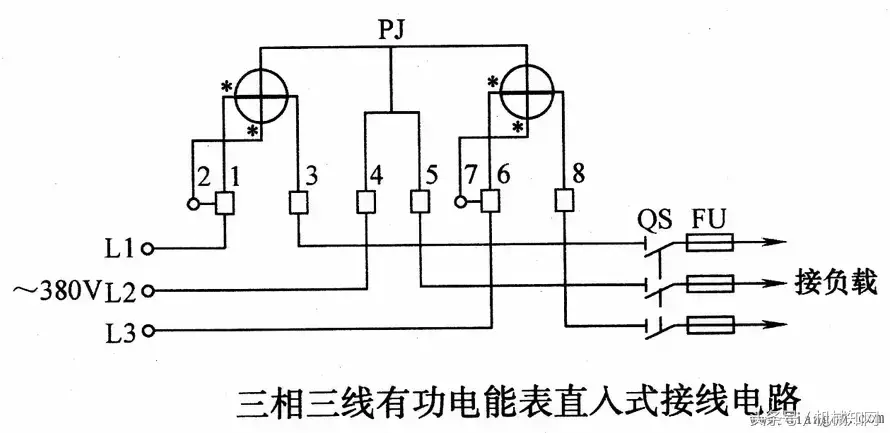

三相电能表接线图3： 【以直接接入式三相三线有功电能表为例】

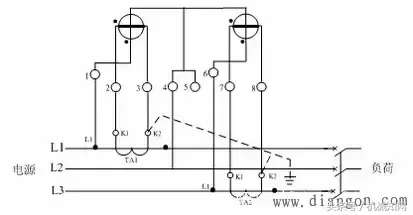

三相电能表接线图2：【以互感器接入式三相三线电能表为例】

单相表

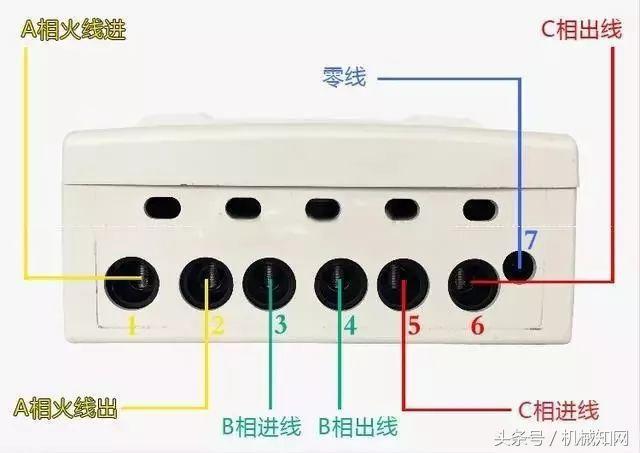

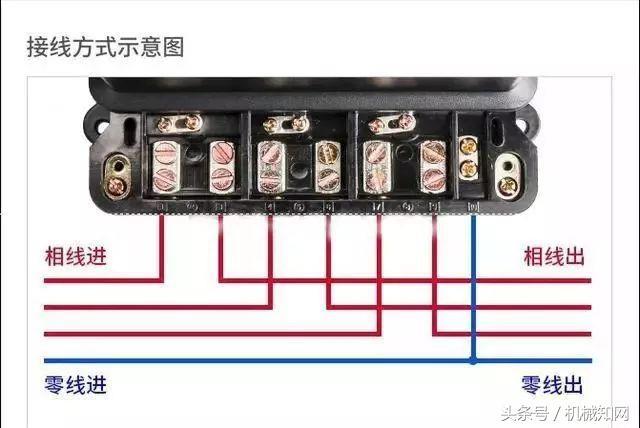

三相电表直接表

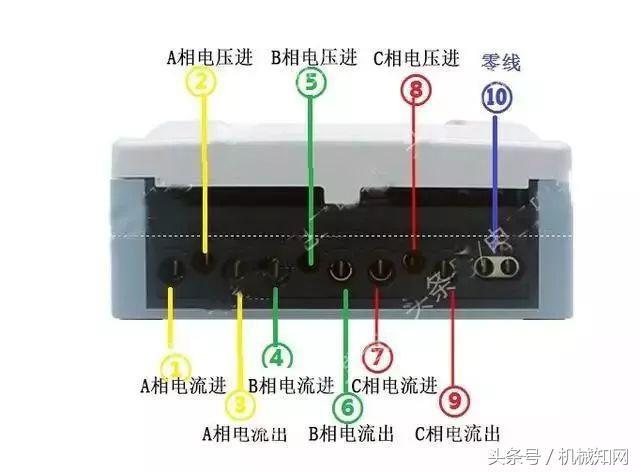

过电流互感器【3X220/380V 1.5（6）A】电能表

三相四线制，在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A，B，C三相，另一条是中性线N或PEN（如果该回路电源侧的中性点接地，则中性线也称为零线（老式叫法，应逐渐避免，改称PEN，如果不接地，则从严格意义上来说，中性线不能称为零线）。在进入用户的单相输电线路中，有两条线，一条我们称为相线L，另一条我们称为中线N，中线正常情况下要通过电流以构成单相线路中电流的回路。而三相系统中，三相平衡时，中性线（零线）是无电流的，故称三相四线制；在380V低压配电网中为了从380V线间电压中获得220V相间电压而设N线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。

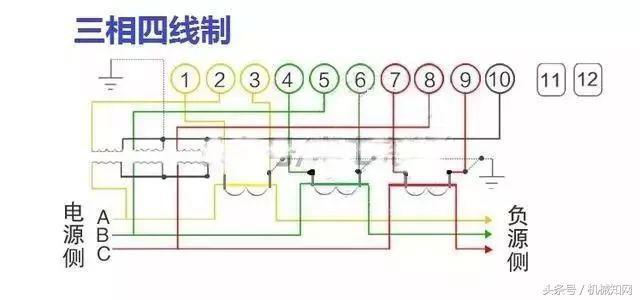

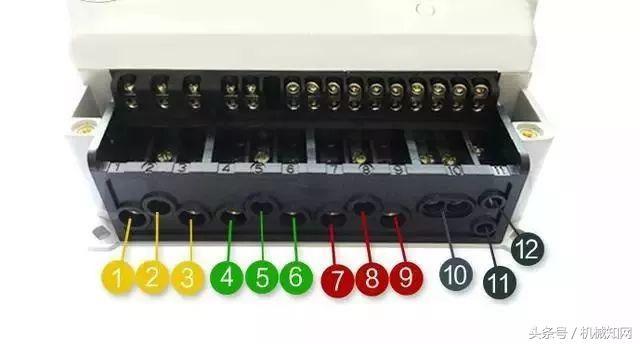

三相四线电能表【3X57.7/100V 1.5（6）A】

首先你得明白什么是三相四线制供电电路：三相四线制指三相交流供电中有三根火线（U、V、W表示），一根零线（N表示）。每两条火线之间电压380V，称为线电压，任何一根火线与零线的电压为220V，称为相电压。所以，220V的灯泡不管功率多少，都应给接相电压，即一根接零线，另一根任接一根火线。按三相交流电压380V考虑，线电压为380V，相电压为220V，则三只相同阻抗元件，先以星形接入，再以角形接入，其中Z为电机每相绕组的阻抗（三根钨丝管），应该是相电流会增大到原来的1.732（根号3）倍，线电流会增大到原来的3倍，功率也变为原来的3倍。

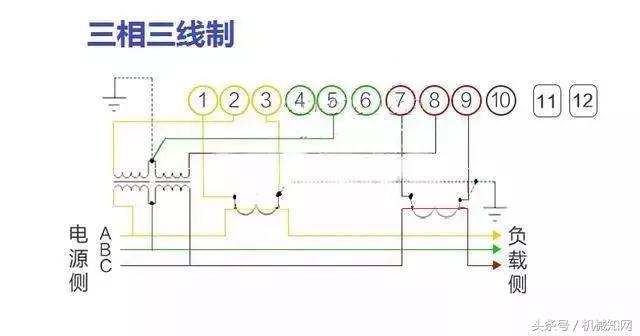

三相三线电能表【3X100V 1.5（6）A】

三相四线中，零线的作用是：

1、在三项负载不平衡的情况下，零线导通，不平衡电流流回中性点，从而使供电系统的线电压、相电压基本保持平衡；2、当采用保护接零的电气设备绝缘损坏发生碰壳时，短路电流将通过零线构成回路，由于零线阻抗较小，所以短路电流将很大，它促使保护装置迅速动作以断开电源，从而起到保护作用；

3、零线还是单相220V电气设备的电源回路。
