板式换热器的工作原理

写了很多暖通空调相关类文章，很多粉丝后台私信说很少见写设备与供热相关的内容，这篇文章作者就为大家详细解读一下暖通空调工程中经常会用到的一个换热设备：板式换热器。希望对有需要的朋友有所帮助。

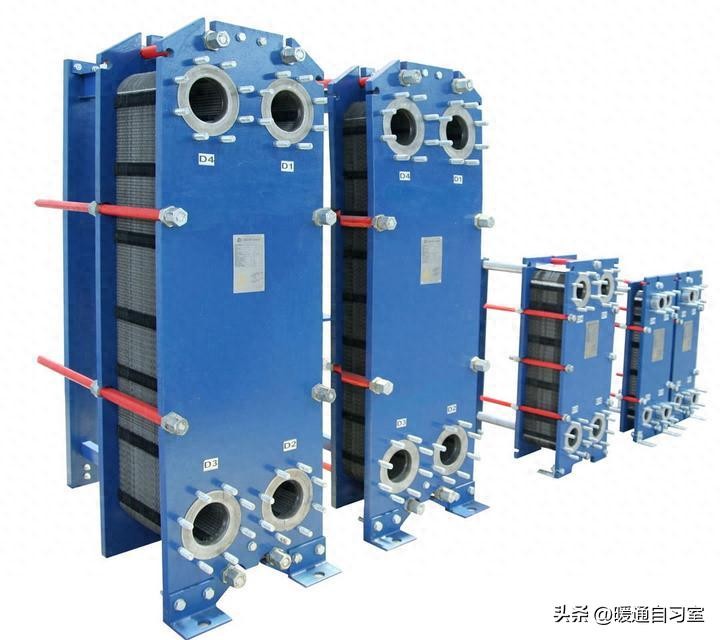

板式换热器，作为一种高效、紧凑的热交换设备，广泛应用于各种工业领域，如化工、石油、食品、制药等。其核心功能在于实现两种或多种流体之间的热量传递，以达到加热、冷却或冷凝等目的。本文从板式换热器的构造、换热特性等方面，深入探讨板式换热器的工作原理，揭示其高效换热的奥秘。

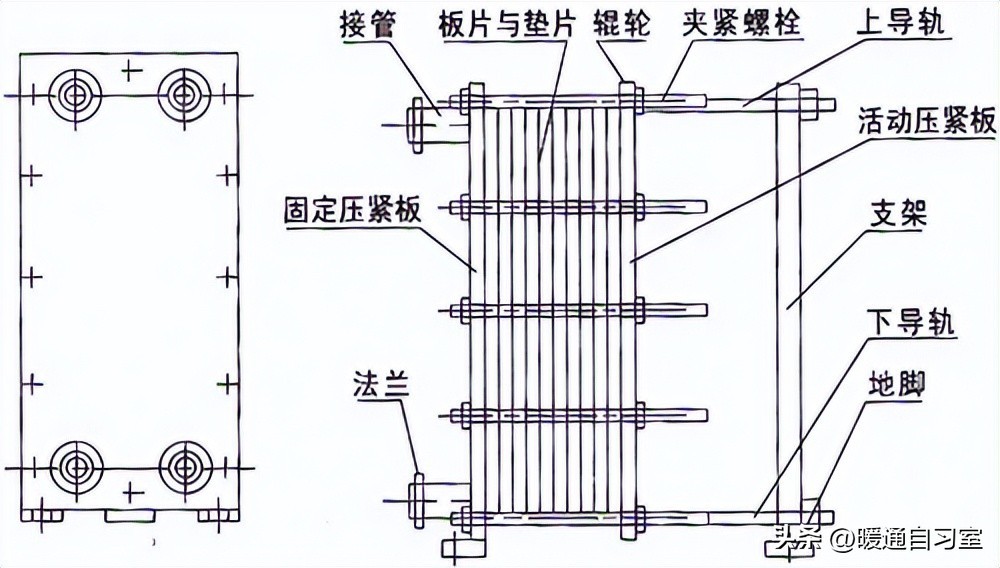

一、板式换热器的基本构造

板式换热器由一系列波纹状的金属板片叠加而成，这些板片之间形成狭窄的通道，供流体通过。板片的波纹设计不仅增加了流体的湍流程度，提高了热交换效率，还增强了板片的强度和刚性。此外，板片之间通过橡胶垫片密封，确保流体不会泄漏到外部环境中。

二、板式换热器的工作原理

板式换热器的工作原理基于热传导和对流两种热交换方式。当两种或多种温度不同的流体分别流过板片间的通道时，由于温度差异，热量会从高温流体传递到低温流体。这一过程中，波纹状的板片结构起到了关键作用，它增加了流体与板片的接触面积，同时促进了流体的湍流，从而提高了热交换效率。

具体的工作原理主要包含以下四个方面：流体流动、热传导、对流换热，还有密封与隔离。

流体流动：在板式换热器中，两种流体分别通过不同的通道流动，互不混合。高温流体在流动过程中释放热量，而低温流体则吸收这些热量，从而实现热量的传递。

热传导：热量通过板片从高温流体传递到低温流体。由于板片材质通常具有良好的导热性能，因此热量能够迅速而有效地传递。

对流换热：在流体流过板片间的通道时，由于波纹状设计增加了流体的湍流程度，使得流体与板片之间的对流换热得以增强。这种增强的对流换热有助于进一步提高热交换效率。

密封与隔离：板式换热器通过橡胶垫片实现板片之间的密封，确保流体不会泄漏到外部环境中。同时，这种密封结构也起到了隔离不同流体的作用，防止它们相互混合。

三、高效换热的奥秘

板式换热器之所以能够实现高效换热，主要得益于其独特的构造和工作原理。波纹状的板片设计不仅增加了流体与板片的接触面积，还促进了流体的湍流，从而提高了热交换效率。此外，板式换热器的紧凑结构使得其占地面积小、重量轻，便于安装和维护。这些因素共同作用下，使得板式换热器在各类工业领域中得到了广泛应用。

现在很多成熟的板式换热器厂家已经生产很多集成式的板式换热器系统了，这种集成式板式换热器会包含自动控制系统、泵组等，基本上可以实现一体化、集成式使用。

板式换热器通过其独特的构造和工作原理实现了高效换热。作者认为，在未来的发展中，随着材料科学和制造技术的不断进步，板式换热器的性能也会将进一步提升，为各类工业领域提供更加高效、可靠的热交换解决方案。
