门禁一体机与磁力锁接线详解

近期很多客户在咨询门禁一体机怎么接磁力锁，为了方便大家理解，我把接线图放在下面。

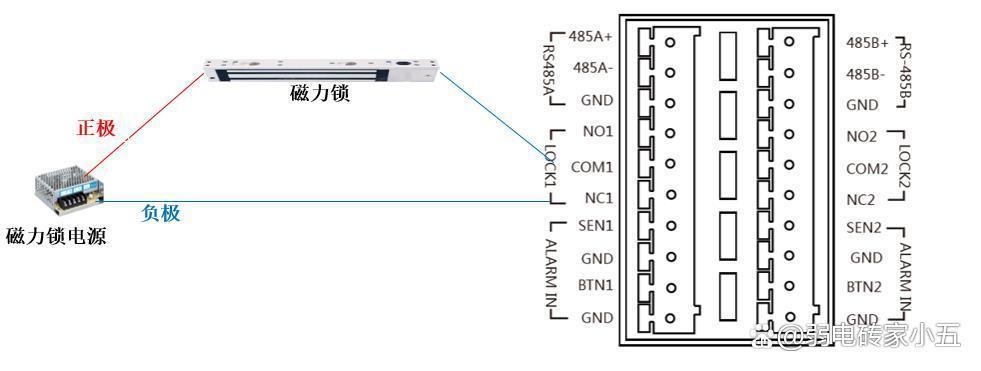

门禁一体机与磁力锁接线图

逻辑：门禁一体机通过控制磁力锁供电线路的通断，来达到打开或者关闭磁力锁的作用。

开门持续时间：打开磁力锁的时间=门禁一体机断开磁力锁供电的时间。

接线端口：

找到门禁一体机上LOCK这排接线端子

NC：常闭

COM：公共端

NO：常开

NC与COM组合成常闭

NO和COM组合成常开

详解：

如上图所示

1、磁力锁的正极正常供电，与门禁电源正极接线。

2、磁力锁的负极先接到门禁一体机COM端子，再把门禁电源接到门禁一体机NC端子。

3、门禁一体机NC与COM是常闭信号，意味着正常情况NC和COM之间是互通的，电源负极电流可以通过COM和NC端子到达磁力锁，所以正常情况，磁力锁保持正常供电处于吸合状态，门是关上的。

4、当门禁一体机，刷卡、密码、人脸等方式验证通过后，就会断开NC和COM，此时门禁电源负极处于断路，断路持续的时间就是打开门的时间。

5、认证方式和开门时间在门禁一体上都可以设置。
